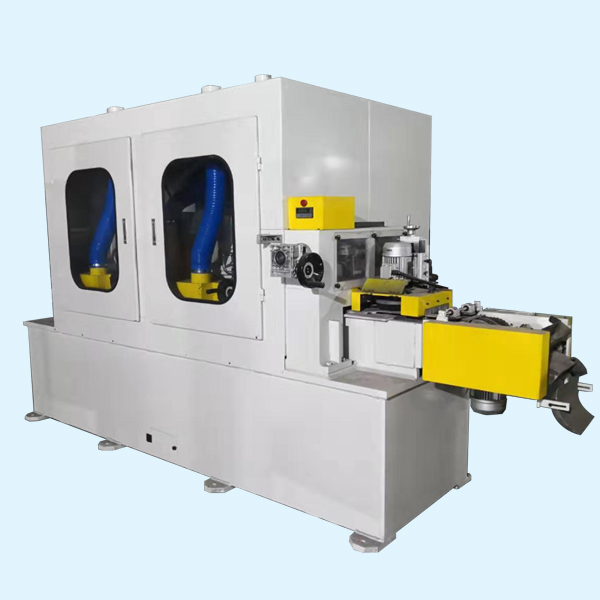

آلة الطحن الخطية لتيل الفرامل القرصية

ما هي قدرات المعالجة الأساسية التي يتمتع بها LHMC-2؟

آلة الطحن الخطية لتيل الفرامل القرصية تحقق توقفًا واحدًا مستمرًا من خلال تصنيع تيل الفرامل القرصية، مما يكمل تدفق المعالجة الكامل للمنتج في تغذية واحدة، دون التثبيت والنقل الثانوي، مما يقلل بشكل كبير من تكاليف العمالة ويحسن كفاءة الإنتاج. تغطي عملية المعالجة الكاملة ما يلي:

الطحن الخشن: تشكيل السطح الأساسي لقرص وسادة الفرامل بكفاءة عالية في إزالة المواد

الحز المستقيم: معالجة دقيقة للأخاديد المستقيمة لتلبية المتطلبات الهيكلية لوسادات الفرامل

الطحن الدقيق: تحسين دقة السطح لضمان الأداء المطابق لتيل الفرامل

الشطب: إزالة نتوءات الحافة وتحسين السلامة الهيكلية للمنتج

الفرشاة: تلميع السطح لتحسين تشطيب وسادة الفرامل

الدوران الخلفي للصلب: قلب المنتج بعد العمليات المذكورة أعلاه لتحقيق معالجة الجانب الخلفي الفولاذي، وتلبية طلب المعالجة على الوجهين

ما هي المعلمات التقنية الرئيسية لـ LHMC-2؟

تم تصميم آلة الطحن الخطية لتيل الفرامل القرصية لمعالجة وسادة الفرامل القرصية الصغيرة والمتوسطة الحجم، مع هيكل مدمج ومعلمات أداء ممتازة، والتكيف مع الإنتاج القياسي لمواصفات وسادة الفرامل السائدة:

حجم الجهاز: 3850 طول × 1750 عرض × 2450 ارتفاع (مم)

وزن المعدات: 5T

حجم القرص المعالج: الحد الأقصى. 50 مم × 180 مم

دقة المعالجة: ±0.05 مم (يضمن الاتساق الدقيق للإنتاج الضخم)

القدرة الإنتاجية: 1800 قطعة/ساعة (تحقق معالجة دفعات عالية الكفاءة)

التكوين الإجمالي: رأس طحن متكامل متعدد المحطات، ونظام نقل ذكي وجهاز تنظيم دقيق، يدعم التشغيل الصناعي المستقر على مدار 24 ساعة

ما مدى جودة نظام الطحن في LHMC-2؟

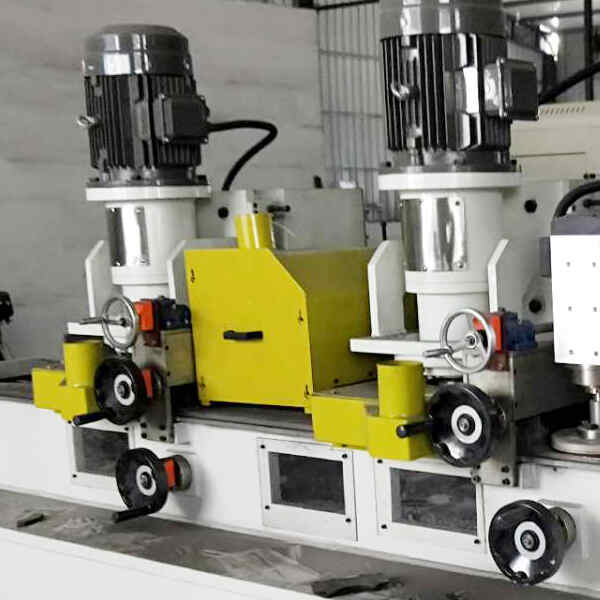

نظام الطحن هو جوهر المعدات، حيث يعتمد تصميمًا متطابقًا للمغزل الرأسي/الأفقي ومكونات طحن عالية الجودة، مع خرج طاقة ثابت ودقة معالجة عالية، وتتم معالجة جميع الأجزاء الرئيسية بواسطة تقنية دقيقة لضمان عمر خدمة طويل:

الطحن الخشن: عجلة صنفرة مصبوبة بقطر 300 مم مع مغزل عمودي، تتوافق مع محرك عالي الطاقة بقدرة 7.5 كيلو وات، مع قدرة طحن قوية

الشق: قطعة صنفرة بقطر 250 مم مع مغزل أفقي، محرك 5.5 كيلو وات، لتحقيق معالجة دقيقة للأخدود المستقيم

الطحن الدقيق: عجلة صنفرة مصبوبة بقطر 300 مم مع مغزل عمودي، محرك 5.5 كيلو وات، مما يضمن دقة الطحن الدقيقة لسطح وسادة الفرامل

الشطب: مغزل عمودي بمحرك 3.7 كيلو وات، شطب مرن ودقيق لمواصفات مختلفة من وسادات الفرامل

المكونات الرئيسية: رأس الطحن يستخدم محمل الاتصال الزاوي + عمود كروي ذو أخدود عميق؛ إن غلاف محمل رأس الطحن وشفة المحرك كلها مصقولة ومُلدنة، مع قوة هيكلية عالية ومقاومة التآكل

ما هي المزايا التي يتمتع بها جهاز الإرسال؟

يعتمد نظام النقل تنظيم سرعة تحويل التردد وتصميم التغذية المستمر، مع تشغيل مستقر ودقة نقل عالية، والتكيف مع طلب المعالجة المستمرة لخط التدفق متعدد المحطات، ويتم معالجة المسار خصيصًا لضمان انخفاض التآكل وعمر الخدمة الطويل:

سرعة النقل: 0-5.5 م/دقيقة، تنظيم السرعة بدون خطوات عبر محول التردد، مطابقة سرعات المعالجة المختلفة

وضع القيادة: محرك حثي + محول تردد، طاقة ثابتة وتوفير الطاقة

مسار النقل: كرة من الحديد الزهر 400 مع دوران رملي متكامل، وطحن المسار + مسار فولاذي أبيض مغناطيسي دائم، دقة عالية واحتكاك منخفض

محرك النقل: محرك تروس بقدرة 1.5 كيلو وات، مع عزم دوران كبير وتشغيل مستقر

جهاز التغذية: سلسلة أسطوانية بتصميم تغذية مستمر، مما يحقق التغذية غير المنقطعة ويتوافق مع قدرة الإنتاج ذات الكفاءة العالية

ما مدى أنسنة جهاز التنظيف والتنظيم؟

تم تجهيز آلة الطحن الخطية لتيل الفرامل القرصية بجهاز تنظيف عالي القدرة على التكيف وجهاز تنظيم دقيق وسهل التشغيل، مما يدعم تعديل المعلمات في الوقت الفعلي والعرض الرقمي المرئي، مما يقلل بشكل كبير من صعوبة التشغيل وتصحيح الأخطاء:

جهاز الفرشاة

مجهزة بفرشاة خاصة ومحرك حثي 220 فولت/180 واط، مع وظيفة تعديل الارتفاع، تتكيف مع تنظيف وسادات الفرامل ذات السُمك المختلفة.

يحقق تلميعًا فعالًا للسطح، وإزالة النتوءات المتبقية بعد الطحن وتحسين الشكل النهائي للمنتج

جهاز تنظيم

سكة التوجيه: سكة توجيه مستطيلة مع شريط تمرير رملي (معالجة حرارية عالية التردد + دليل طحن ناعم)، مع تصميم خزان الزيت (زيت تشحيم 36#)، لا يوجد تسرب للزيت وتشغيل مستقر طويل الأمد

المسمار: دودة + برغي كروي مع تعديل عجلة اليد، تشغيل دقيق ومريح، من السهل ضبط موضع المعالجة

العرض الرقمي: مقياس ضوء العرض الرقمي 220 فولت، عرض مرئي في الوقت الحقيقي لمعلمات التعديل، وتجنب أخطاء القراءة اليدوية

ما هي التصاميم الفريدة للمعدات لتحقيق الاستقرار وحماية البيئة؟

تجمع Longhui Machinery بين خبرة المصنع في الموقع لتحسين هيكل المعدات لنقاط الألم الخاصة بمعالجة وسادة الفرامل مثل تلوث الغبار وتعطل المعدات، مع تصميم إنساني وعملي:

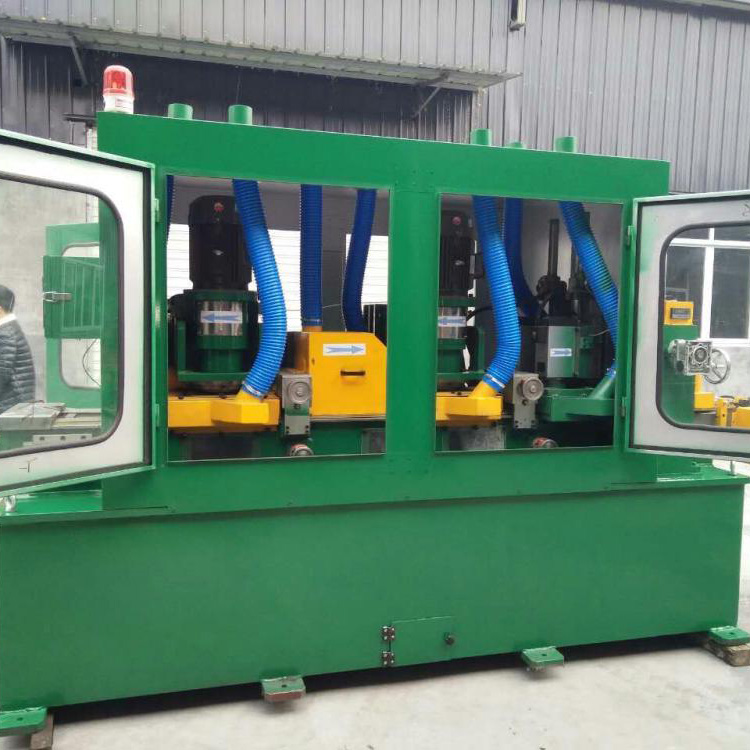

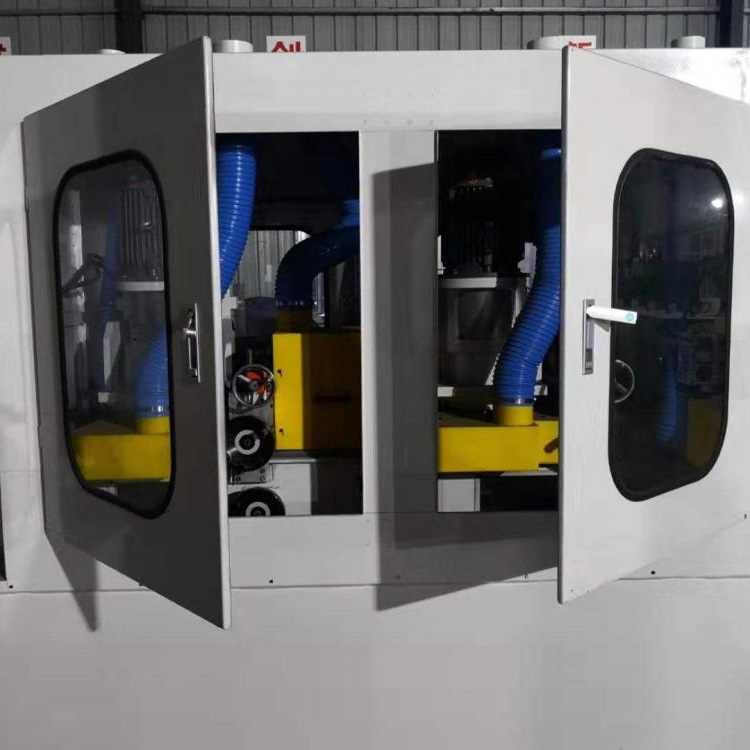

نظام التحكم في الغبار: تم تجهيز كل رأس طحن بشكل فردي بغطاء غبار مغلق، ويتوافق مع غطاء غبار متكامل، والذي يعزل غبار الطحن بشكل فعال، ويقلل من تلوث ورشة العمل ويلبي معايير الإنتاج لحماية البيئة.

وضع الدوران: ناقل الحركة الميكانيكي بقضيب التوصيل + وضع القابض، بدون محرك منفصل، مما يقلل بشكل كبير من معدل فشل جهاز الدوران ويقلل من تكلفة الصيانة اللاحقة

الهيكل المتكامل: تصميم شامل مدمج، مساحة أرضية صغيرة، من السهل دمجها في خط إنتاج بطانة الفرامل الحالي للعملاء، مما يحقق اتصالًا سلسًا مع المعدات الأخرى

لماذا تختار Longhui Machinery كمورد موثوق به؟

باعتبارها شركة مصنعة محترفة لمعدات وسائد الفرامل مع أكثر من 10 سنوات من الخبرة في الصناعة، تلتزم Longhui Machinery دائمًا بتوفير حلول هندسية عملية للعملاء العالميين، وتعد آلة الطحن ذات الأقراص الصغيرة LHMC-2 بمثابة بلورة للبحث الفني والتطوير ومجموعة طلب السوق:

القوة المهنية:التركيز على البحث والتطوير والتصنيع لمعدات الفرامل، مع أكثر من 10 براءات اختراع لنماذج المنفعة، وشهادة ISO9001 وCE، ومعترف بها كمؤسسة وطنية للتكنولوجيا الفائقة

مزايا المنتج:كفاءة عالية، استهلاك منخفض للطاقة، دقة مستقرة، دمج المعالجة متعددة المحطات، التكيف مع طلب الإنتاج الضخم لمصنعي وسادات الفرامل

خدمة مخصصة:دعم تصنيع المعدات الأصلية / التخصيص، ويمكن أن يوفر تحويلًا شخصيًا للمعدات وتصميم خط الإنتاج وفقًا لمواصفات المعالجة الخاصة بالعميل وطلب الإنتاج

الخدمة العالمية:لقد تم تصدير معداتنا إلى أكثر من 30 دولة ومنطقة في أفريقيا وآسيا وأوروبا والأمريكتين، مع نظام خدمة ما بعد البيع المثالي والدعم الفني في الوقت المناسب.

ضمان الجودة:تخضع كل آلة طحن خطية لتيل الفرامل القرصية لفحص واختبار وتشغيل صارم قبل التسليم، ويضمن نظام مراقبة الجودة الموحد التشغيل المستقر للمعدات في موقع العميل
