آلة تثقيب بطانة فرامل الحافلة

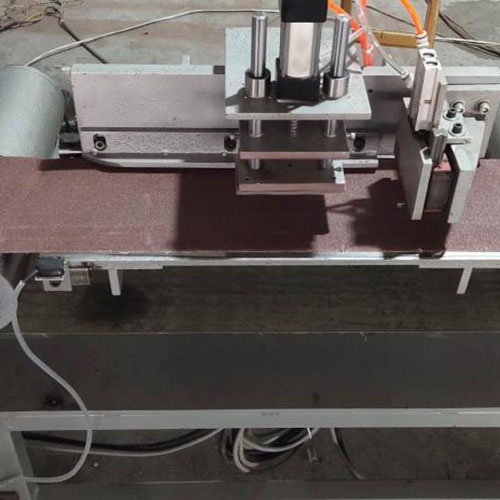

ما هو مبدأ عمل الآلة؟

تعتمد آلة تثقيب بطانة فرامل الحافلة محركًا هوائيًا وتحكمًا في برنامج PLC لتحقيق التشغيل الدوري الأوتوماتيكي بالكامل، وتكون عملية العمل بأكملها دقيقة وفعالة دون تدخل يدوي في المنتصف:

التغذية والتموضع: يتم وضع منتج بطانة الفرامل يدويًا على الحزام الناقل، وتعمل الأسطوانة الأولى على سد المادة وتوجيه المنتج إلى وضع التوقف، ويتوقف الحزام الناقل عن العمل فورًا بعد وضع المنتج في مكانه.

التثبيت والتثبيت: تعمل الأسطوانتين الجانبيتين بشكل متزامن لدفع المنتج إلى موضع المعالجة الثابت، والأسطوانة الثالثة تضغط لأسفل لضغط المنتج، وتجنب الإزاحة أثناء التثقيب وضمان دقة المعالجة.

التثقيب وإعادة الضبط: يتم تشغيل المثقاب الهوائي للأمام لإكمال التثقيب الدقيق لبطانة فرامل الحافلة؛ بعد التثقيب، يتم إعادة ضبط المثقاب الهوائي أولاً، ثم يتم إعادة ضبط الأسطوانات الثالثة والثانية والأولى بالتسلسل، ويتم إعادة تشغيل الحزام الناقل.

النقل والتدوير: يتم نقل المنتج المثقب بواسطة الحزام الناقل إلى العملية التالية، وتدخل المعدات على الفور إلى دورة العمل التالية لتحقيق الإنتاج الضخم المستمر.

إزالة الغبار: في عملية النقل بعد الانتهاء من التثقيب، يقوم نظام إزالة الغبار المدمج تلقائيًا بنفخ الغبار والحطام في فتحة التثقيب والمنطقة المحيطة بها، مما يحافظ على سطح المنتج نظيفًا ويتجنب تراكم الغبار الذي يؤثر على المعالجة اللاحقة.

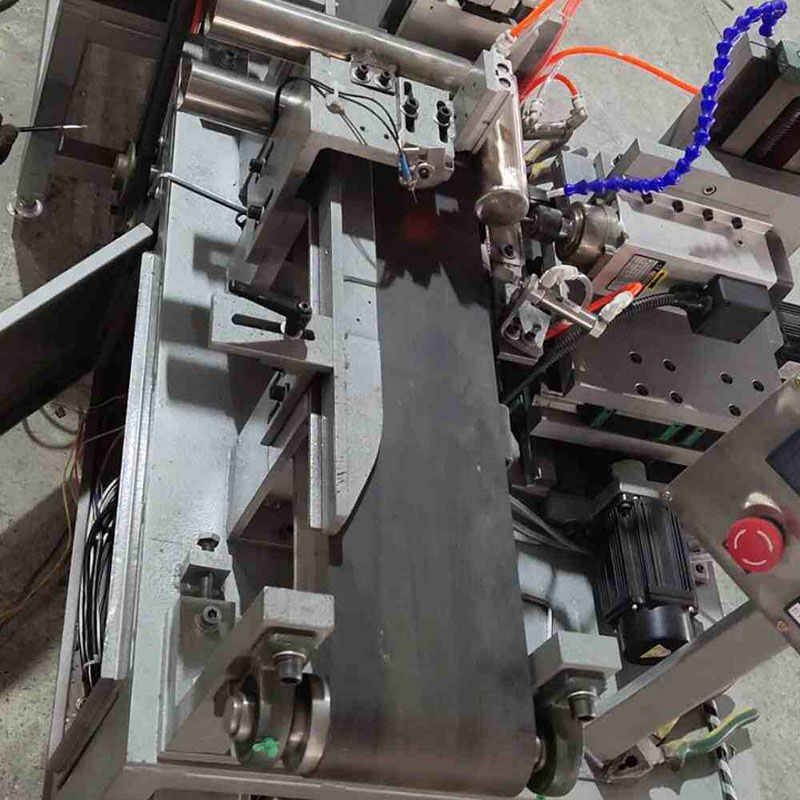

ما هي المكونات التي تشكل الآلة؟

تتكون آلة تثقيب بطانة فرامل الحافلة من 6 أجزاء وظيفية أساسية مع هيكل مدمج ومعقول، ويتعاون كل جزء بكفاءة عالية لضمان التشغيل المستقر للآلة بأكملها، ويتم اختيار المكونات الرئيسية بملحقات عالية الجودة لإطالة عمر خدمة المعدات:

قاعدة الآلة: باعتبارها هيكل المحمل الرئيسي للآلة بأكملها، فهي مصنوعة من الفولاذ عالي القوة، مع صلابة جيدة ومقاومة للصدمات، وتجنب اهتزاز المعدات الذي يؤثر على دقة التثقيب.

الحزام الناقل: متخصص في نقل منتجات بطانة الفرامل، مع سرعة ثابتة وتحديد موضع دقيق، ويمكن مطابقته مع سرعات خط الإنتاج المختلفة للتعديل.

المثقاب الهوائي: مكون التثقيب الأساسي، مدفوعًا بغاز عالي الضغط، مع سرعة للأمام وإعادة الضبط وقوة تثقيب مستقرة، مناسب لمعالجة التثقيب لبطانات فرامل مواد الاحتكاك المختلفة.

تركيبات الحاجز: تتكون من أسطوانات تحديد المواقع والضغط المتعددة، فهي تحقق التثبيت متعدد النقاط للمنتج وتضمن اتساق موضع التثقيب لكل منتج.

نظام التحكم الإلكتروني PLC: "عقل" المعدات، مع واجهة تشغيل بين الإنسان والآلة، والتي يمكنها ضبط معلمات التثقيب، وضبط دورة العمل، وتحقيق إنذار الخطأ والتوقف التلقائي، مع عملية بسيطة وذكاء عالي.

نظام نفخ وشفط الغبار: يدمج وظائف النفخ والشفط، مما يزيل الغبار الناتج عن التثقيب في الوقت المناسب، ويلبي متطلبات إنتاج حماية البيئة للمصنع، ويحمي أيضًا المكونات الداخلية للمعدات من تآكل الغبار.

ما هي المزايا الأساسية للآلة؟

التشغيل الآلي والكفاءة العالية: تحقيق الدورة الأوتوماتيكية للتغذية، التموضع، التثقيب، النقل وإزالة الغبار، إنه يوفر الكثير من العمل اليدوي، ويحسن كفاءة الإنتاج بأكثر من 60% مقارنة مع التخريم اليدوي التقليدي، وهو مناسب لإنتاج كميات كبيرة من بطانات فرامل الحافلة.

التثقيب الدقيق والجودة المستقرة: تحديد المواقع والضغط المتزامن متعدد الأسطوانات، جنبًا إلى جنب مع القيادة المستقرة للمثقاب الهوائي، خطأ موضع التثقيب صغير للغاية، وجودة معالجة بطانة الفرامل متسقة، مما يلبي متطلبات الدقة الصارمة لمعالجة أجزاء فرامل الحافلة.

إزالة الغبار المتكاملة وحماية البيئة: يعمل نظام نفخ وشفط الغبار المدمج على حل مشكلة تلوث الغبار في عملية التثقيب، ويتوافق مع معايير إنتاج حماية البيئة لصناعة مواد الاحتكاك، ويحسن بيئة العمل في ورشة العمل.

التشغيل المستقر والصيانة السهلة: تم تحسين وتصميم هيكل آلة تثقيب بطانة فرامل الحافلة، والمكونات الأساسية متينة، ومعدل الفشل منخفض أثناء التشغيل الصناعي على المدى الطويل؛ التصميم المعياري يجعل الصيانة اللاحقة واستبدال الأجزاء أمرًا بسيطًا وسريعًا، مما يقلل من فقد وقت توقف المعدات.

توفير الطاقة والاستهلاك المنخفض: من خلال اعتماد وضع القيادة الهوائية، يكون استهلاك الطاقة أقل بكثير من استهلاك معدات القيادة الهيدروليكية والكهربائية، كما أن تكلفة التشغيل منخفضة، مما يساعد العملاء على تقليل تكلفة إنتاج بطانات الفرامل.
